| Lugar de origem: | China |
| Marca: | Anchorwill |
| Certificação: | 3C |
| Número do modelo: | CK70 |

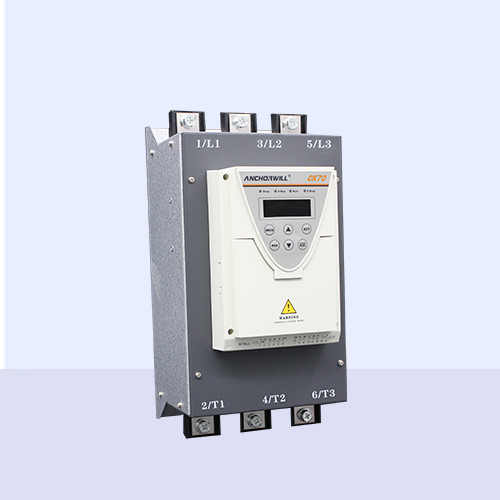

CK70, motor de arranque leve 220V
A série CK70 smart soft starter com bypass integrado é um novo produto otimizado e lançado com base no nosso CK60 economic soft starter.
Com base no arranque económico CK60, a série CK70 é um novo produto otimizado e lançado,e o seu desempenho global tem sido muito melhorado para se tornar o produto preferido para o controlo de acionamento de alto desempenho de máquinas gerais.
Tornou-se o produto preferido para o controlo de accionamento de alto desempenho de máquinas de uso geral.O produto adota o nível internacional avançado de tecnologia de potência eletrônica e microprocessador
| Ponto | Descrição do projecto | |
| Normas aplicáveis | GB14048.6-2016 ((CEI947-4-2) | |
| Tipo de motor aplicável | Motores assíncronos trifásicos de gaiola de esquilo | |
| Potência do motor | 11A......1260A ((5,5~630kW) | |
| Importação | Voltagem de controlo | Ar condicionado220V±15%;50Hz/60Hz;Ar condicionado110V±15% |
| Voltagem nominal | Ar condicionado380 V±15%;50Hz/60Hz660 V± 15% | |
| Horário de início ajustável | 1 ¢ 120s ajustável | |
| Tempo de parada ajustável | 0 ′ 120s ajustável | |
| modo de controlo | 1Voltagem de rampa 2.Corrente de rampa 3.Modo limite de corrente | |
| I/0 | Entradas lógicas | 3 canais (X1~X3) |
| Saídas analógicas | 1 canal 4~20mA/0~10V | |
| Saída do relé | 2 saídas de relé | |
| Execute o comando digitando | Configuração da unidade de exibição do teclado, configuração do terminal de comando | |
| Comunicação RS485. | ||
| Comunicação | Protocolos de comunicação integrados | Protocolo Modbus padrão, 1 canal |
| Unidade de exibição | Exibição LCD | Pode exibir a corrente, tensão, alarme e outros parâmetros do motor |
| Protecção e controlo | Curto-circuito, sobre-voltagem, sobrecarga, sub-voltagem, perda de fase, sobre-corrente, protecção contra temperaturas | |
| Interior, livre de luz solar direta, poeira, gases corrosivos e inflamáveis, névoa de óleo, vapor de água, água gotejante ou sal. | ||
| matriz | Localização | Vapor de água, água a gotejar ou sal, etc. |
| Altitude | Altitude superior a 1000 m, a capacidade deve ser reduzida em conformidade, cada aumento de 100 m, a corrente é reduzida em 0,5%. | |
| temperatura ambiente | -10°C~+40°C. | |
| A temperatura acima de 40 °C deve ser utilizada com capacidade reduzida | ||
| Para cada aumento de 1°C, a corrente deve ser reduzida em 2%. | ||
| Temperatura | Menos de 95% de pH, sem condensamento de gotas de água. | |
| Vibração | Menos de 5,9 m/s2 ((0,6 g) | |
| Temperatura de armazenamento | -40°C~70°C | |
| Quadro | Classe de protecção | Ip20 |
| Método de arrefecimento | Radiador, arrefecimento natural | |
| Instalação | Instalação vertical no armário | |
Atenção:
O CK70 com arranque inteligente de desvio incorporado adota dois tipos de métodos de controlo de arranque-paragem: arranque de painel e arranque de terminal de controlo (de dois fios e de três fios).
1O controlo de dois fios é sinal de espera, o controlo de três fios é sinal de disparo.
2Quando o controlo de dois fios é adoptado, o controlo do painel é inválido.
3Quando o controlo de três fios é utilizado, o controlo do painel é eficaz.
4Quando o controlo do painel for adoptado, os painéis X3 e COM devem ser mantidos fechados.
5O sinal do botão externo deve ser mantido > 200 ms para ser válido, < 200 ms para ser inválido.
