| Lugar de origem: | China |
| Marca: | Anchorwill |
| Certificação: | 3C |
| Número do modelo: | Ck60 |

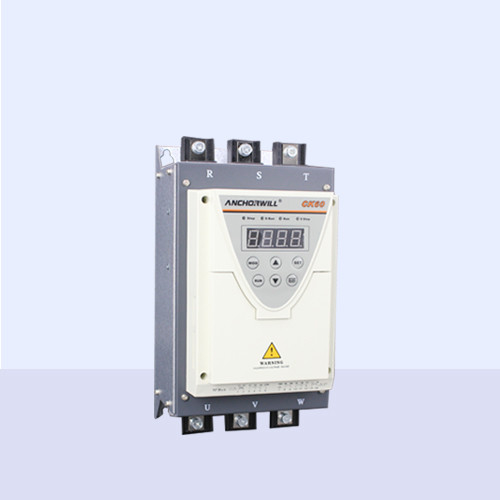

Crusher Soft Starter Construído em Bypass Soft Starter 380V Soft Starter Ck60
Meio Ambiente
A altitude do local de instalação não deve exceder 1000 m; se exceder 1000 m, a capacidade deve ser reduzida;
A temperatura ambiente é de -10 ̊40°C, acima de 40°C, a capacidade deve ser reduzida e a corrente deve ser reduzida em 2% para cada 1°C acima.
Humidade ambiente ≤ 95% RH, sem condensação de água;
●Interiores sem gases corrosivos que destroem metal e materiais isolantes:
● Sem luz solar direta, sem poeira, sem gás combustível, névoa de óleo, água gotejante ou sal.
| Ponto | Descrição do projecto | |
| Normas aplicáveis | GB14048.6-2016 ((CEI947-4-2) | |
| Tipo de motor aplicável | Motores assíncronos trifásicos de gaiola de esquilo | |
| Potência do motor | 11A......1260A ((5,5~630kW) | |
| Voltagem de controlo | Ar condicionado220V±15%;50Hz/60Hz;Ar condicionado110V±15% | |
| entrada | Voltagem nominal | Ar condicionado380 V±15%;50Hz/60Hz660 V± 15% |
| Horário de início ajustável | 1 ¢ 120s ajustável | |
| Tempo de parada ajustável | 0 ′ 120s ajustável | |
| modo de controlo | 1Voltagem de rampa 2.Corrente de rampa 3.Modo limite de corrente | |
| I/0 | Entradas lógicas | 3 vias ((X1~X3) |
| Saídas analógicas | 1 canal 4~20mA/0~10V | |
| Saídas de relé | 2 saídas de relé | |
| Executar entradas de comando | Indicação da unidade de exibição do teclado, indicação do terminal de comando | |
| Comunicação RS485 fornecida | ||
| Comunicação | Protocolos de comunicação integrados | Protocolo Modbus padrão, 1 canal |
| Unidade de exibição | Exibição LCD | Pode exibir a corrente, tensão, alarme e outros parâmetros do motor |
| Protecção e controlo | Curto-circuito, sobre-voltagem, sobrecarga, sub-voltagem, perda de fase, sobre-corrente, protecção contra temperaturas | |
| matriz | Localização | No interior, sem exposição direta à luz solar, sem poeira, gases corrosivos e inflamáveis, névoa de óleo, |
| vapor de água, água a gotejar ou sal, etc. | ||
| Altitude | Altitude superior a 1000 m, a capacidade deve ser reduzida em conformidade, cada aumento de 100 m, a corrente é reduzida. | |
| Humidade ambiental | -10°C~+40°C; -40°C ou superior devem ser utilizados a uma capacidade reduzida. | |
| A temperatura acima de 40 °C deve ser utilizada a uma capacidade reduzida | ||
| Para cada 1°C, a corrente deve ser reduzida em 2%. | ||
| Temperatura | Menos de 95% de pH, sem condensamento de gotas de água. | |
| Vibração | Menos de 5,9 m/s2 ((0,6 g) | |
| Temperatura de armazenamento | -40°C~70°C | |
| Quadro | Classe de protecção | Ip20 |
| Método de arrefecimento | Radiador, arrefecimento natural | |
| Instalação | Instalação vertical no armário | |
